La noue constitue l’un des éléments les plus critiques d’une toiture, formant l’angle rentrant où se rencontrent deux versants. Cette zone de convergence des eaux pluviales nécessite une étanchéité irréprochable et une évacuation efficace pour préserver l’intégrité de l’ensemble de la couverture.
Dans l’univers des toitures en ardoise, qu’elles soient traditionnelles ou contemporaines, la maîtrise des différentes techniques de noues s’avère essentielle. Parmi ces techniques, la noue d’ardoise à deux tranchis se distingue par sa robustesse et son esthétisme, particulièrement adaptée aux configurations architecturales complexes.
Ce guide technique vous dévoile les spécificités de cette méthode ancestrale, ses avantages distinctifs et les clés d’une mise en œuvre réussie pour garantir une protection durable de votre toiture.
Comprendre les différents types de noues en ardoise
La noue d’rdoise classique
La noue d’ardoise traditionnelle constitue la base de toutes les techniques de couverture en ardoise. Elle assure l’étanchéité à la jonction de deux versants grâce à un système de recouvrement méticuleux des ardoises, permettant une évacuation fluide des eaux de pluie vers les gouttières.
La noue fermée en ardoise
La noue fermée en ardoise représente une technique particulièrement étanche, idéale pour les versants aux pentes sensiblement égales. Dans cette configuration, les ardoises des deux versants se chevauchent directement au-dessus de la noue, créant une protection maximale contre les infiltrations. Cette méthode offre une finition esthétique continue mais nécessite une précision millimétrique lors de la pose.
La noue en ardoise à fendis
La noue en ardoise à fendis utilise des ardoises spécialement taillées en longueur, appelées fendis, pour épouser parfaitement la forme de la noue. Ces ardoises étroites et allongées permettent une adaptation optimale aux courbes et aux angles, garantissant une étanchéité renforcée dans les zones les plus exposées.

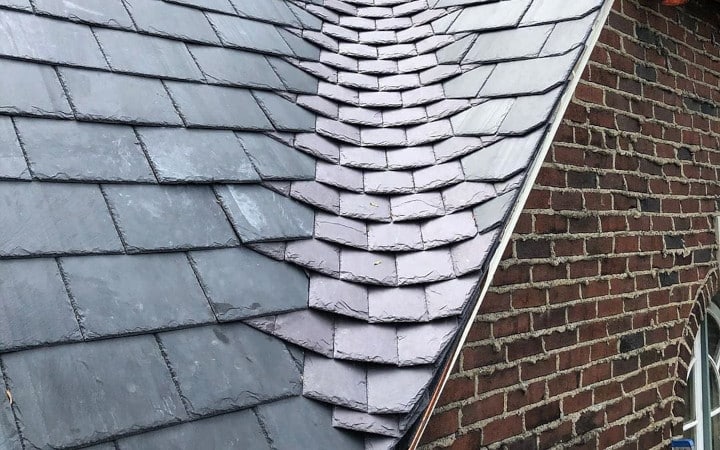

La noue ronde en ardoise
Pour les toitures aux courbes particulières ou les architectures contemporaines, la noue ronde en ardoise offre une solution technique et esthétique remarquable. Cette technique permet de traiter les jonctions courbes avec élégance tout en maintenant l’efficacité d’évacuation des eaux pluviales.
Positionnement de la noue à deux tranchis
La noue à deux tranchis se positionne comme une solution polyvalente, combinant robustesse et esthétisme. Elle excelle particulièrement dans les configurations où les versants présentent des pentes proches mais non identiques, offrant une alternative efficace à la noue fermée.

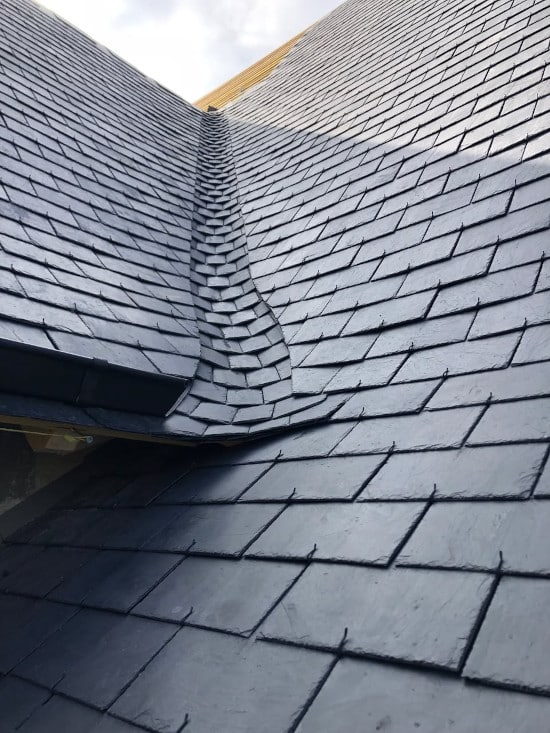

La noue d’ardoise à deux tranchis : principes techniques
Définition précise
La noue d’ardoise à deux tranchis est une technique de couverture spécifiquement conçue pour les versants dont les pentes varient entre 30° et 90°, avec une différence de pente inférieure à 15°. Cette méthode tire son nom de la pose de deux bandes d’ardoises fendues (les tranchis) disposées de part et d’autre de la ligne de noue.
Fonctionnement hydraulique et avantages
Le principe hydraulique repose sur la création d’un canal d’évacuation renforcé par deux tranchis parallèles. Cette configuration présente plusieurs avantages :
- Étanchéité renforcée : Les deux tranchis créent une double barrière contre les infiltrations
- Résistance au vent : La fixation bilatérale améliore la tenue face aux intempéries
- Durabilité accrue : La répartition des contraintes prolonge la longévité de l’installation
- Esthétisme préservé : La symétrie des tranchis offre une finition harmonieuse
Différences techniques avec les autres types
Contrairement à la noue fermée qui nécessite des pentes identiques, la noue à deux tranchis tolère des différences de pente jusqu’à 15°. Elle se distingue également de la noue à fendis simple par sa double protection et de la noue ronde par son adaptation aux lignes droites.
Classification selon les pentes (source : DTU 40.11) :
| Type de noue | Pentes des versants | Différence de pente | Usage recommandé |
|---|---|---|---|
| Noue à deux tranchis | 30° à 90° | Versants aux pentes proches | |
| Noue à un tranchis | 30° à 90° | > 15° | Versants aux pentes différentes |
| Noue ronde | > 60° | Esthétique premium, rangs consécutifs | |
| Noue fermée | Variables | Pentes égales | Étanchéité maximale |
Matériaux et dimensions standards
Les ardoises utilisées pour les tranchis présentent des caractéristiques spécifiques conformes aux normes professionnelles :
Spécifications des fendis (selon DTU 40.11) :
- Largeur : 6 à 8 cm maximum
- Longueur : 3,5 pureaux des ardoises du versant (ou 4 pureaux en faible pente)
- Épaisseur : Identique aux ardoises de couverture
- Développement de noue : 30 à 40 cm (largeur de 5 fendis)
Composition des rangs :
- Rangs alternés : 3 fendis + 2 petites requêtes / 2 fendis + 2 grandes requêtes
- Petite requête : 1 fendis de largeur
- Grande requête : 1,5 fendis de largeur
Accessoires complémentaires :
- Noquets en zinc ou plomb (1,5 mm min)
- Pieds fer cheval pour les finitions
- Clous crantés en cuivre pour fixation
- Fourrure de fond de noue (27 x 105 mm)

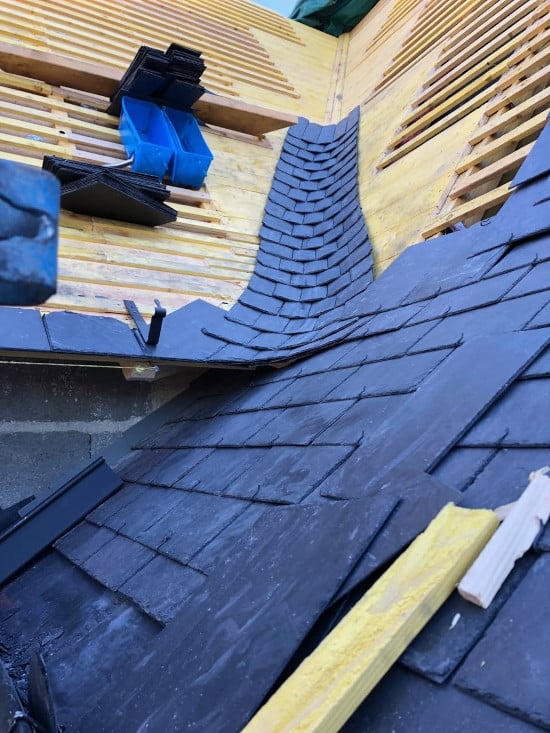

Mise en œuvre et installation de la noue à deux tranchis
Préparation du support
La réussite de l’installation commence par une préparation rigoureuse :
- Voligeage : Mise en place d’un support continu et parfaitement plan
- Fourrure : Installation d’une pièce de bois au fond de la noue pour soutenir les ardoises
- Étanchéité : Pose d’une membrane d’étanchéité ardoisée en bitume élastomère SBS
- Traçage : Délimitation précise des lignes de tranchis
Étapes clés de la pose
| Étape | Description | Matériaux/Outils | Durée estimée | Points critiques |
|---|---|---|---|---|
| 1. Préparation base | Positionnement ardoise de niveau aux égouts | Ardoise, règle métallique, niveau | 30 min | Alignement parfait, prise en compte des saillies |
| 2. Installation progressive | Pose sous-doublis, doublis, premier rang | Ardoises, clous, marteau | 2-3h | Respect du calepinage, recouvrement minimal |
| 3. Réalisation tranchis | Découpe et pose des ardoises fendues | Fendis, coupe-ardoise, clous tête | 3-4h | Alignement parallèle à l’axe, fixation sécurisée |
| 4. Finitions | Pieds fer cheval, contrôles finaux | Pieds fer cheval, noquets zinc | 1-2h | Vérification étanchéité, alignement final |
Étape 1 : Mise en place de la base
- Positionnement d’une ardoise de niveau à la base des égouts
- Prise en compte des saillies et raccords avec les gouttières
Étape 2 : Installation progressive
- Pose des sous-doublis puis des doublis
- Mise en place du premier rang d’ardoises de couverture
Étape 3 : Réalisation des tranchis
- Découpe précise des ardoises fendues
- Alignement parallèle à l’axe de la noue
- Fixation avec clous en tête, pied perpendiculaire
Étape 4 : Finitions
- Installation des pieds fer cheval au bas de la noue
- Vérification de l’alignement et des recouvrements
- Contrôle de l’étanchéité aux points sensibles
Ressources vidéo pour la mise en œuvre
🎥 Vidéos techniques recommandées :
- « Pose d’une noue : les fondamentaux » – https://www.youtube.com/watch?v=1CQjKupiLGI
- « Découpe et ajustement des ardoises » – https://www.youtube.com/watch?v=KvzEld86T8g
💡 Conseil pratique :Visionnez ces ressources avant de commencer les travaux pour vous fami
Techniques de découpe et ajustement
La découpe des ardoises pour les tranchis nécessite une précision particulière :
- Utilisation d’un coupe-ardoise adapté
- Respect des angles pour l’ajustement aux versants
- Ébavurage soigneux des bords pour éviter les points de fragilité
Étanchéité et gestion des points sensibles
Les zones critiques requièrent une attention particulière :
- Jonctions : Utilisation de noquets en zinc pour renforcer les fixations
- Raccords : Application d’un hydrofuge spécifique pour ardoises
- Angles : Alternance fendis/requêtes selon le calepinage traditionnel
Pour approfondir vos connaissances sur les éléments de couverture ardoise, consultez notre guide sur les types d’arêtiers en ardoise.
Entretien et maintenance des noues ardoise à deux tranchis
Fréquence et méthodes de nettoyage
Un entretien régulier s’avère indispensable pour maintenir l’efficacité de la noue :
Nettoyage semestriel :
- Évacuation des feuilles et débris végétaux
- Démoussage délicat sans endommager les ardoises
- Vérification de l’écoulement des eaux
Nettoyage annuel approfondi :
- Contrôle de l’état des fixations
- Inspection des joints et raccords
- Nettoyage des gouttières et descentes
Inspection et réparation
Les points de contrôle essentiels incluent :
- Fixations : Vérification des clous et noquets
- Ardoises : Détection des fissures ou déplacements
- Étanchéité : Contrôle de l’intégrité de la membrane
Toute défaillance détectée doit faire l’objet d’une réparation immédiate pour éviter l’aggravation des désordres.
Importance de l’entretien préventif
Un entretien rigoureux permet de :
- Prévenir les infiltrations coûteuses
- Prolonger la durée de vie de la couverture
- Maintenir les performances esthétiques
- Préserver la valeur patrimoniale du bâtiment
Ressources complémentaires
Documentation technique officielle
Pour une mise en œuvre conforme aux normes professionnelles, consultez les documents de référence :
📋 Normes et DTU :
- DTU 40.11 (NF P32-201-2) – mai 1993 : Couverture en ardoises – partie 2 : cahier des clauses spéciales
- EN 12326-1 – octobre 2014 : Ardoises et pierres pour toiture et bardage extérieur pour pose en discontinu – partie 1 : spécifications pour ardoises et ardoises carbonatées
- STS 34 : 03.6 Couverture des bâtiments : ardoise naturelle (édition 2006)
📖 Ouvrages de référence :
- « L’art du couvreur » – Encyclopédie des métiers, Association ouvrière des Compagnons du devoir
- « La couverture en ardoise » – M. Sangué, J. Beaulieu, Édition de la Chambre syndicale des ardoisières de l’ouest, Angers
Ressources spécialisées
La fiche technique belge sur les noues à fendis propose une analyse approfondie des techniques traditionnelles et des spécifications détaillées pour les bâtiments patrimoniaux.
Pour une compréhension globale des techniques de couverture, le guide des noues de toiture offre une perspective élargie sur l’ensemble des solutions techniques disponibles.
L’expertise d’un professionnel qualifié reste indispensable pour garantir une installation conforme aux règles de l’art et aux exigences réglementaires.
Conclusion
La noue ardoise à deux tranchis représente une solution technique d’excellence pour les toitures en ardoise, alliant tradition et performance. Sa polyvalence face aux différentes configurations de pentes, son étanchéité renforcée et son esthétisme en font un choix privilégié pour les projets exigeants.
La réussite de cette technique repose sur trois piliers fondamentaux : la sélection rigoureuse des matériaux, la précision de la mise en œuvre et la régularité de l’entretien. Ces éléments, conjugués à l’expertise d’un professionnel expérimenté, garantissent une protection durable et une valorisation patrimoniale de votre toiture.
Pour votre projet de rénovation ou de construction, n’hésitez pas à faire appel à des spécialistes de la couverture ardoise qui sauront adapter cette technique traditionnelle aux spécificités de votre bâtiment.
Questions fréquentes sur les noues de toiture ardoise (FAQ)
-
Qu'est-ce qu'une noue ardoise à deux tranchis et quelles sont ses spécificités techniques ?
Une noue ardoise à deux tranchis est un angle rentrant formé par la rencontre de deux versants dont les pentes sont comprises entre 30° et 90°, avec une différence de pente inférieure à 15°. Les ardoises, appelées fendis, sont posées parallèlement à l'axe de la noue, avec un pied perpendiculaire. Cette technique garantit une étanchéité parfaite face aux eaux de pluie.
-
Quelles sont les étapes essentielles pour la pose correcte d'une noue ardoise à deux tranchis ?
La pose correcte suit plusieurs étapes clés :- Tracer la base des rangs à l'aide d'une règle métallique
- Poser une ardoise de niveau à la base des égouts
- Installer les sous-doublis, les doublis, puis le premier rang
- Voliger les deux versants et ajouter une fourrure pour le fond de la noue
- Réaliser la noue, puis recouvrir avec un tranchis de chaque côté
- Effectuer des découpes précises des ardoises pour garantir une étanchéité optimale
-
Quels matériaux et outils sont recommandés pour garantir l'étanchéité ?
Pour assurer une étanchéité irréprochable, utilisez une membrane d'étanchéité ardoisée en bitume élastomère SBS. Les outils indispensables incluent un chalumeau pour la soudure, une spatule et un coupe-ardoise précis. L'application d'un hydrofuge spécifique pour ardoises protège la pierre et prévient la porosité.
-
Quelles sont les différences entre une noue à deux tranchis et une noue fermée ?
La noue à deux tranchis convient aux versants avec des pentes variant entre 30° et 90° et une différence inférieure à 15°. La noue fermée nécessite des pentes sensiblement égales et offre une finition plus étanche grâce au chevauchement direct des ardoises, lui conférant une meilleure protection contre l'eau.
